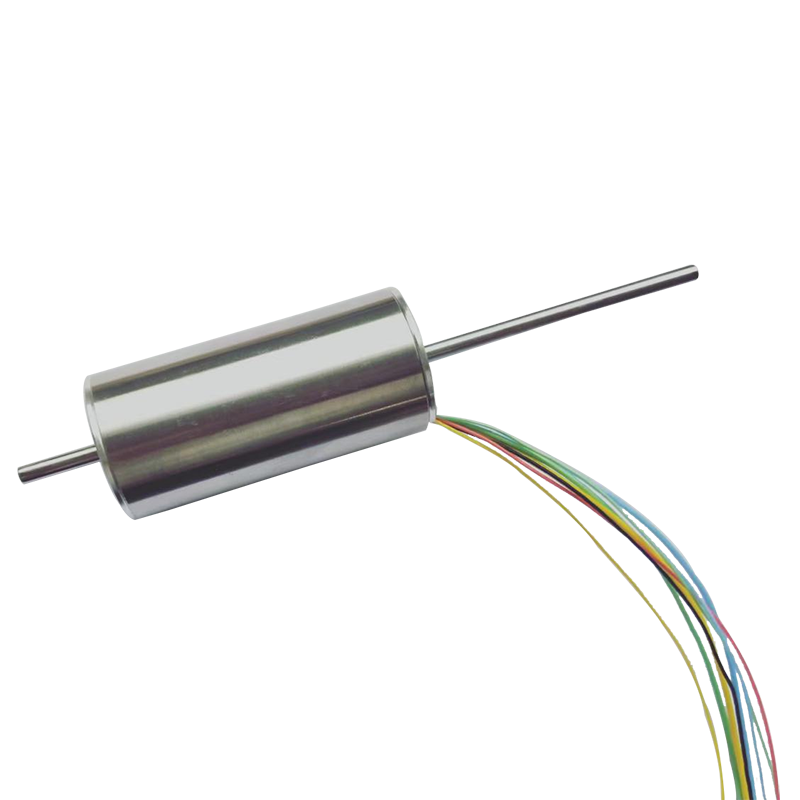

22mm Brushless DC मोटर हल सेन्सर संग

व्यावसायिक निर्माणको रूपमा, हामी तपाइँलाई हल सेन्सरको साथ RuiXing 22mm Brushless DC मोटर प्रदान गर्न चाहन्छौं। हामीसँग व्यावसायिक उत्पादन प्राविधिकहरू र विदेशी व्यापार टोलीहरू छन्। हाम्रा ग्राहकहरूलाई राम्रो सेवा र उत्पादनहरू प्रदान गर्न।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

व्यावसायिक निर्माणको रूपमा, हामी तपाइँलाई हल सेन्सरको साथ RuiXing 22mm Brushless DC मोटर प्रदान गर्न चाहन्छौं। हल सेन्सर भएको मोटर एक इलेक्ट्रिक मोटर हो जुन हल इफेक्ट सेन्सरले सुसज्जित हुन्छ, जुन चुम्बकीय सेन्सरको प्रकार हो जसले चुम्बकीय क्षेत्रको उपस्थिति पत्ता लगाउन सक्छ। हल सेन्सर भएको 22mm Brushless DC मोटर सामान्यतया मोटरको घुम्ने शाफ्ट वा रोटरको नजिकमा माउन्ट गरिन्छ र मोटर कन्ट्रोलरलाई रोटरको स्थिति र गतिको बारेमा प्रतिक्रिया दिन प्रयोग गरिन्छ।

BLDC2248-4Pole टेक्निक प्यारामिटर

मोटर प्यारामिटर

नाममात्र शक्ति	W	70.0
तोकिएको भोल्टेज	भोल्ट	24
प्रतिरोध	ओम	0.74
नो-लोड गति	आरपीएम	16500
नो-लोड वर्तमान	mA	300
गति स्थिर	rpm/V	687.5
टोक़ स्थिर	mNm/A	13.8
गति / टोक़ स्थिर	rpm/mNm	37
स्टल वर्तमान	mA	32432
स्टल टोर्क	mNm	447
अधिकतम दक्षता	%	82
इन्डक्टन्स	mH	0.055
मेकानिकल समय स्थिर	सुश्री	2.18
रोटर जडत्व	gcm²	5.62
अधिकतम मा। आउटपुट
वर्तमान	mA	3380
टोर्क	mNm	47
गति	rmp	14337
आउटपुट	W	70

मापन

मोटर विशेषता

● परिवेश तापमान दायरा -40～+100℃
● अधिकतम घुमाउरो तापमान 155℃
● पोल जोडीको संख्या २
● चरणहरूको संख्या ३
● वजन ११० ग्राम
● अधिकतम गति 18000rpm
● खेल अन्त्य गर्नुहोस् ~ ०.१५
● क्लियरेन्स व्यास ≤0.025
● नेतृत्व परिभाषा:

पहेंलो मोटर घुमाउने पिन १;

हरियो मोटर वाइन्डिङ पिन२;

नीलो मोटर घुमाउरो पिन३;
रातो +5V Pin4;
कालो GND pIN5;
ब्राउन हल सेन्सर पिन६;
बैजनी हल सेन्सर पिन७;
खैरो हल सेन्सर पिन८।

BLDC2248 प्राविधिक प्यारामिटर

मोटर प्यारामिटर

नाममात्र शक्ति	W	10.0	25.0	25.0	25.0
तोकिएको भोल्टेज	भोल्ट	24	24	24	36
प्रतिरोध	ओम	12	2.2	3.14	7.18
नो-लोड गति	आरपीएम	5500	9000	13000	13000
नो-लोड वर्तमान	mA	78	150	120	100
गति स्थिर	rpm/V	229	375	542	361
टोक़ स्थिर	mNm/A	40.06	25.13	17.36	25.93
गति / टोक़ स्थिर	rpm/mNm	68.64	32.83	97.97	99.99
स्टल वर्तमान	mA	2000	10909	7643.3	5013.9
स्टल टोर्क	mNm	80.13	274.12	133	130
अधिकतम दक्षता	%	64	78	77	74
इन्डक्टन्स	mH	1.8	0.154	0.25	0.77
मेकानिकल समय स्थिर	सुश्री	2.82	1.35	3.79	3.18
रोटर जडत्व	gcm²	3.72	3.72	3.68	3.03
अधिकतम मा। आउटपुट
वर्तमान	mA	600	1300	1320	890
टोर्क	mNm	24.04	32.67	23	23
गति	rmp	3850	7927.5	10432	10372
आउटपुट	W	10	27	25	25

मापन

मोटर विशेषता

● परिवेश तापमान दायरा -40～+100℃
● अधिकतम घुमाउरो तापमान 155℃
● पोल जोडीको संख्या १
● चरणहरूको संख्या ३
● वजन 110 ग्राम
● अधिकतम गति 18000rpm
● खेल अन्त्य गर्नुहोस् ~ ०.१५
● क्लियरेन्स व्यास ≤0.025
● नेतृत्व परिभाषा:

पहेंलो मोटर घुमाउने पिन १;

हरियो मोटर वाइन्डिङ पिन२;

नीलो मोटर घुमाउरो पिन३;
रातो +5V Pin4;
कालो GND pIN5;
ब्राउन हल सेन्सर पिन६;
बैजनी हल सेन्सर पिन7;
खैरो हल सेन्सर पिन८।
